SerDes 信号是如何恢复出来的

搞了快两年的信号处理，知识碎片零零散散，趁这个机会总结提炼一下。

SerDes 信号与系统

所谓 SerDes，就是 Serializer-Deserializer 的简写，指代发射端并行信号先通过串化器转成串行信号，通常以差分信号的形式传输，并在接收端解串还原成并行信号的系统。

因此发射端输出的信号是一串速率极高的振荡波形，从一G到百G量级的电磁信号。如果信号是以光载波的形式传输，整个系统可以看成强度调制-直接探测（IM-DD）系统，不同的幅值对应不同的比特序列。最常见的 NRZ 信号一个符号对应一个比特，也就是 PAM2 信号，有两个电平 level。PAM4 信号有四个电平 level，一个符号对应俩比特，因为俩比特的状态有四种。

我们真正想要的，是发射端输出的比特能尽可能正确的在接收端拿到。即便拿到的比特序列误码率很高，也要想办法尽可能恢复出最真实的结果。这个过程中主要存在三个主体：

发射端 Tx
信道 Channel
接收端 Rx

我们的目的是保证 Tx 送到 Rx 的信息尽可能正确传达，Rx 的波形形貌还是不是 Tx 送出的样子，并不重要，重要的是我们能否从中正确恢复出来比特序列。

我们知道信道之中存在各种乱七八糟的影响，会使信号劣化。例如信道对于不同频率的电磁波衰减能力不同，低频信号衰减弱，高频信号衰减强。还存在噪声，例如共模噪声，差模噪声，有源器件对信号不同频谱放大倍率不同，噪声同样被放大且随频率变化。这些效应共同导致 Tx 发射的原始波形逐渐形变失真，Rx 这边一来不知道什么时候对波形做判决（无时钟信号），二来即便判决了也可能由于噪声或失真导致判错，造成误码。

出于上述原因，我们能做的无非就三件事：

改造发射端
改造信道
改造接收端

先说信道，通常用物理手段去改造，例如降低信道损耗，减少信道引入的噪声，如果是光纤，就用零色散光纤，保证单个信号脉冲不要展宽。

改造发射端和接收端，通常用数据处理的手段。

发射端这一块通常有两种方法，一是合理的编码方式，例如自然二进制码、格雷码、BCD码。还有一种编码方式，作用是直流均衡，例如8B/10B，64B/66B这种，这类编码的核心思想是将输出的原始码流打乱，从而避免长0长1或周期性重复导致的直流偏移、时钟丢失、EMI干扰等问题。最原始的8B/10B编码方案靠的是查表，将原始码流对应为一个接近随机的码流，但后面64B/66B及更高位编码需要巨大的映射表，硬件实现不了，于是采用了加扰器（Scramber），这也就是扰码的由来！

因此，在 Tx 采用一些特定的编码方式以及加扰的目的，是把原本可能有规律的数据"打乱"，让它看起来像随机噪声，从而实现直流均衡和辅助时钟恢复。

在各种仿真软件中，都有一个模块叫做 PRBS 伪随机序列生成器，该生成器会根据公式产生的伪随机序列作为波形生成的参考码流。在仿真或测试中，它是主菜，直接作为原始信号被发射出去了，Rx 那边选择同样的码型，例如 PRBS13，就能立刻算出误码率是多少。

当传输真实业务数据的时候，PRBS 伪随机码是作为加扰器而存在的，相当于调料，与原数据做异或生成扰码数据。

$发送：A\oplus B=C,\quad 数据\oplus伪随机序列=扰码\\ 接收：C\oplus B=A,\quad 扰码\oplus伪随机序列=数据$

发射端这一块儿除了编码，也可以再加预加重和去加重。所谓的预加重，就是增强信号的高频分量，去加重就是减少信号的低频分量，核心思想就是：既然信道会让高频衰减更厉害，那我一开始就让高频分量的相对比重更大，这样到接收端低频与高频强度就不会失衡了。

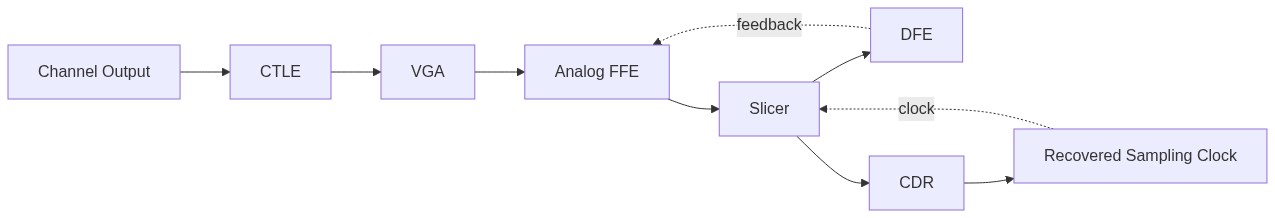

接收端这一块儿的处理就多了，而且往往更复杂。常见的流程是

这一块儿东西太多，后面分章节慢慢讲。

接收端 DSP 流程

现在我们从信道输出端得到了一串乱七八糟的波形，相比输入端，数据已经几乎不可辨认了。为了从烂波形中恢复出码流数据，我们需要采取一系列工程措施：

首先用 CTLE 连续时间线性均衡来对模拟信号的高频分量进行放大。这种放大是一种线性频率选择性放大，它的本质是一个线性时不变系统 LTI + 频率选择性滤波器。用系统函数表达，它的函数大致是

$H(s)=A_{dc}\frac{1+s/z}{(1+s/p_1)(1+s/p_2)}$

零点 z 在低频，极点 p1 p2 在高频。低频时 $|H|\approx 1$ ，且随频率 $s$ 提高， $|H|$ 先在 $p_1$ 增大后在 $p_2$ 减小。在时域上看，CTLE 让边沿更陡，具体表现是让上升沿更快，拖尾减少，ISI 减轻。但也正因为它是线性的，它对高频信号和噪声同时放大。它可不管你是什么信号，都一视同仁。信道的本质是低通系统，CTLE 则是高通系统，以此让目标信号更加均衡。
接下来是 VGA，它和 CTLE 一样，也是作用在模拟信号之上的，叫做可变增益放大器。它可以自动/可调地放大信号幅度，用于将信号幅度调整到"刚好适合判决"的范围。CTLE 做了高频 boost，但整体幅度可能变小，或者局部过大。此时就需要一个模块统一把信号scale到合适范围。
然后是模拟 FFE，即前馈均衡。它通过对信号分多路时延，并在不同时延支路设置抽头值控制支路幅度，最后合并所有支路信号来实现均衡滤波。这种方法本质就是个自相关运算，依靠信号自身来调节自己，从而消除 ISI。
再然后就直接判决了，大家肯定很奇怪为什么就直接判决了，很反直觉。先不慌，我们后面再慢慢说。

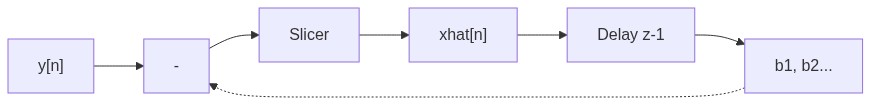

DFE，即判决反馈均衡，本质是根据已经判决好了的信号来裁剪输入信号，从而实现非线性均衡降噪的目的。
CDR 时钟恢复居然在判决之后，也很反常识，但如果不先做判决，你也没法找到时钟在哪儿。
从 CDR 恢复的时钟信号反馈回 Slicer，更新判决时间。

CDR 是如何工作的

CDR 的核心思想：

CDR（Clock and Data Recovery）通过比较"采样时刻"和"数据跳变位置"的相对关系，不断调整本地时钟的相位，使采样点收敛到眼图最佳位置。

CDR 本质在解决一个优化问题：找一个采样相位 φ，使判决最可靠（BER最低 / 眼最开）

CDR 并不能直接看到"眼图中心"，它只能看到数据什么时候跳变。CDR 控制 Slicer 判决的逻辑是：

假如有三个采样点 Early、Data、Late，如果 Early 与 Data 两个采样点判决的结果发生了跳变（例如 NRZ 判决结果从0变为1），说明采样时间太早，需要往后移；如果 Data 与 Late 两个采样点判决的结果发生了跳变，说明采样时间太晚，需要往前移。这种反馈模式之下，CDR 给出的采样时间会不断趋于最佳采样相位，也就是找到远离跳变点的采样位置。

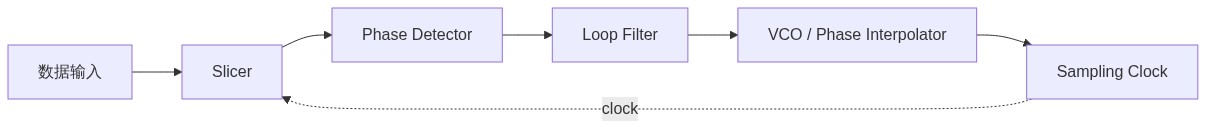

CDR 内部结构主要是一个环路滤波器：

CDR 本质上可以看作一个类似 PLL 的反馈系统，其中输入数据的跳变信息替代了传统 PLL 中的参考时钟。CDR 中存在一个本地采样时钟，其频率由参考源提供并基本固定，而相位由 CDR 动态调节。相位检测器（PD）基于采样时钟下的判决结果（Early、Data、Late）推断采样时刻相对于数据跳变的位置：若 Early 与 Data 判决结果不同，说明采样时刻偏早，应延后时钟相位；若 Data 与 Late 判决结果不同，说明采样时刻偏晚，应提前时钟相位。该 bang-bang 反馈机制通过不断调整时钟相位，使采样时刻逐渐收敛到数据眼图中心附近，从而实现最优判决。

这就是为什么 Slicer 判决器要放在前面的原因了。
